結構與特點：

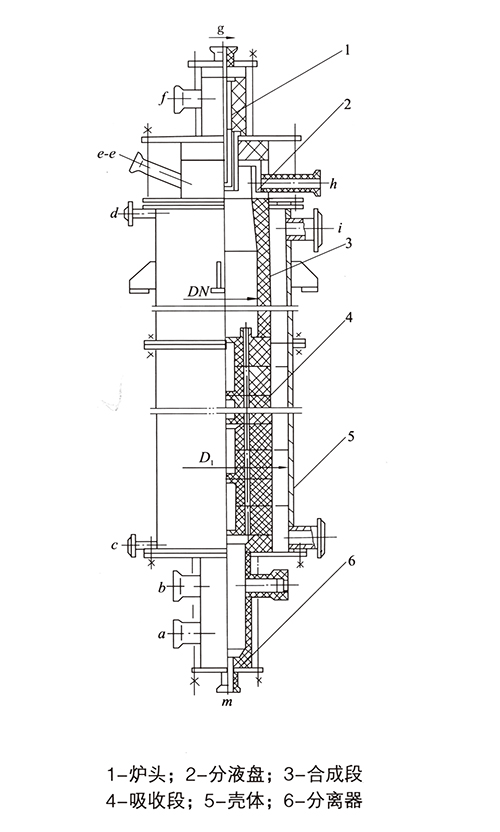

本設備由分離器、殼體、吸收段、合成段、分液盤、爐頭，以螺桿接成圓形整體結構。為使設備能運行在最佳狀態和維修方便，在合成段與接處段處，安裝兩對稱手孔。
該設備結構緊湊，占地面積小，一臺設備代替兩臺設備，(原氯化氫反應塔與吸收器)生產效率高，操作簡單，廣泛用于鹽酸生產，環境保護，具有氯堿行業所要求的先進水平。
技術特性：
許用壓力：爐內-0.1-+0.1MPa 夾套：常壓
設計溫度：爐內：＜50℃（出口） 夾套＜40℃（出口）
工作介質：爐內：氯氣、氫氣、水或稀酸 夾套：水
合成段石墨體內徑φ500mm，產量30-40t/d的石墨制“三合一”鹽酸合成爐，其標記為SHL-50。示例：
技術要求：
設計參數：
①設計壓力：物料系統：≤0.1MPa 冷卻系統：≤0.3.MPa
②設計溫度：石墨休≤150℃ 鹽酸出口：≤50℃ 冷卻水出口：≤40℃
材料：所用的鋼制外殼和石墨材料性能應符合HG2370中3.1、3.2的規格

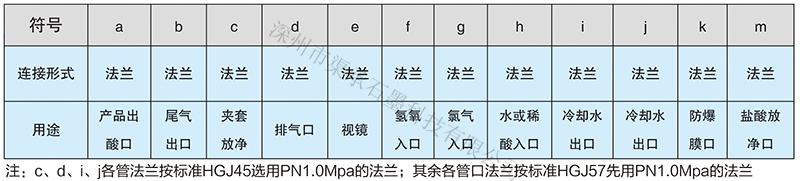

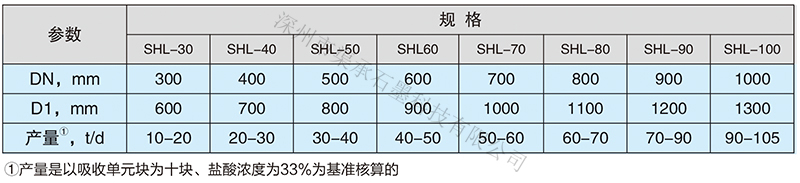

規格尺寸
